礦熱爐系統WX-SNC-1200

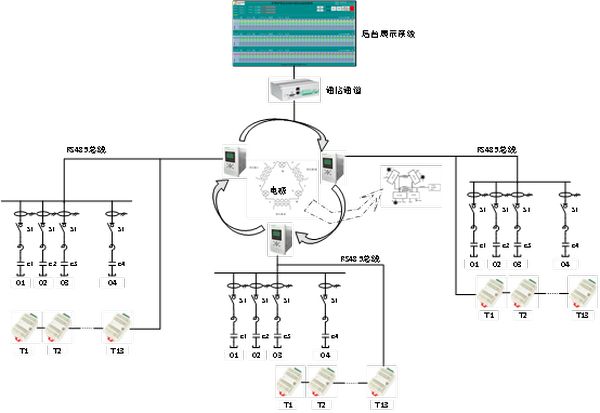

系統整體框架圖
系統特點
1、總線不出系統設計方案，使得產品集成度更高；
2、控制器集控制、采集及保護于一體，包括三段式過流保護、過壓保護、欠壓保護、過溫報警、高溫故障、拒動檢測等多重保護；
3、可根據現場柜體排布情況，做組態式配置；
4、集成大電流采集端口，采用無飽和電流、線性度號、標定容易的羅氏線圈作為電極端信號采集器；
5、系統電量信號瞬態反應能力突出，對標中高壓保護應用場景；
6、整體電量信號輸入無二次開路危險；
7、裝置采用全封閉機箱，強弱電嚴格分開，抗干擾能力強，硬件回路的全面自檢，對應配套的產品適用于工況惡劣的運行環境；
系統簡介
控制系統通過采集高、低壓側三相電壓、電流，計算有功、無功、功率因數，綜合考慮電壓波動和無功缺額，運用三相不平衡調整策略，合理控制電容器組投切，以滿足礦熱爐短網無功功率供需平衡，達到改善供電電壓質量，提高功率因數，提升系統效率，降低系統損耗的目的。控制參數可以選用高壓側電壓電流，也可選用低壓側電壓電流。系統保護功能包括：高壓側過壓、欠壓保護，低壓側過壓、欠壓保護，以及過流、不平衡電流、功率因數過高、諧波、溫度、循環水等保護功能。
應用范圍

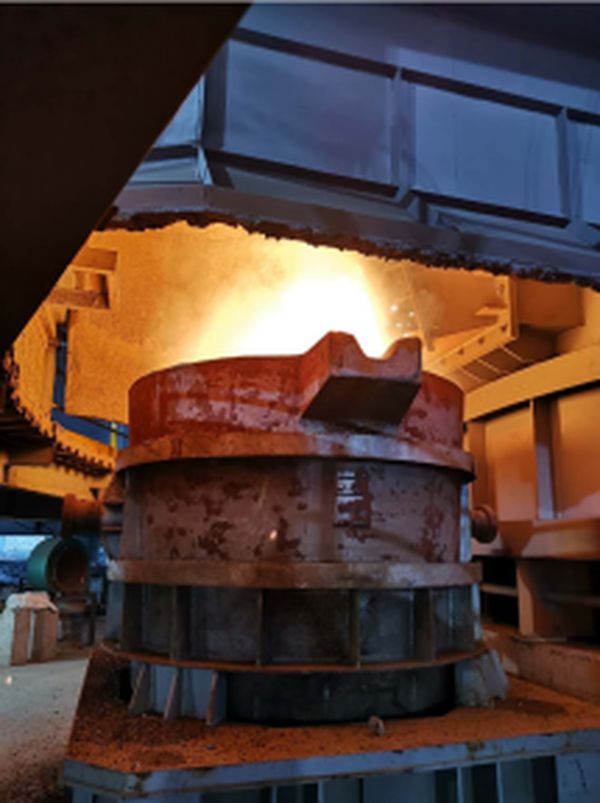

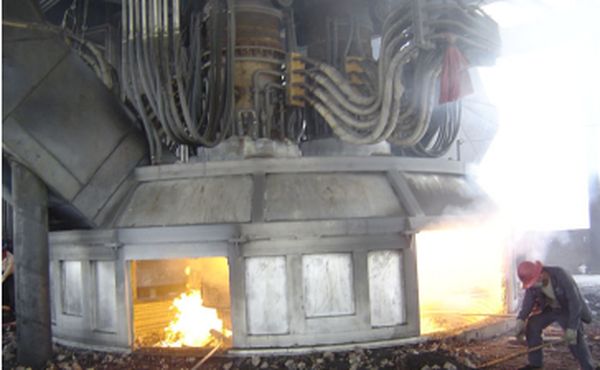

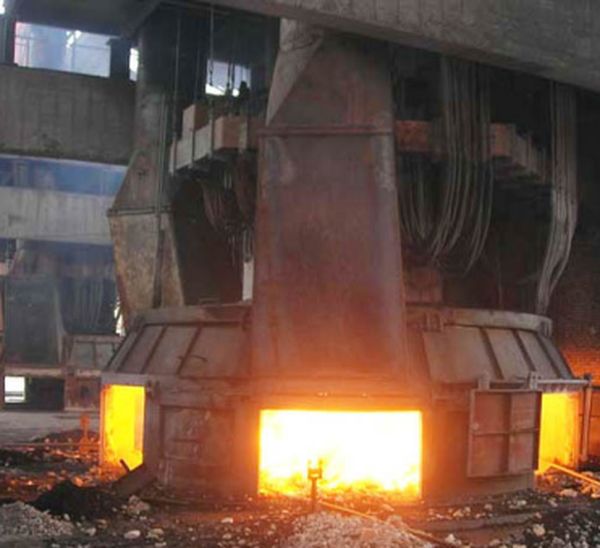

礦熱爐通常是運行在3-10kV的高壓電網之上，是一種將電能轉化為熱能的設備，特別適用于需要加熱的冶金、玻璃、陶瓷等工業領域。
